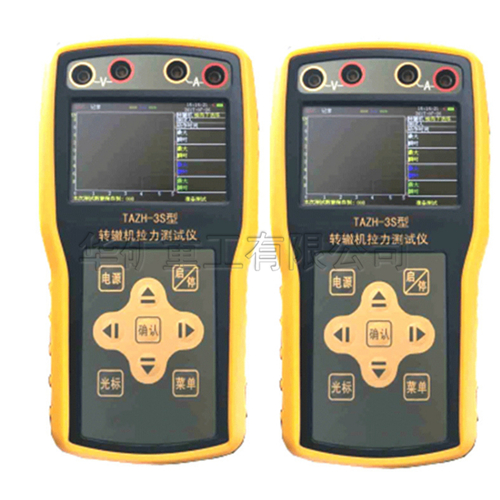

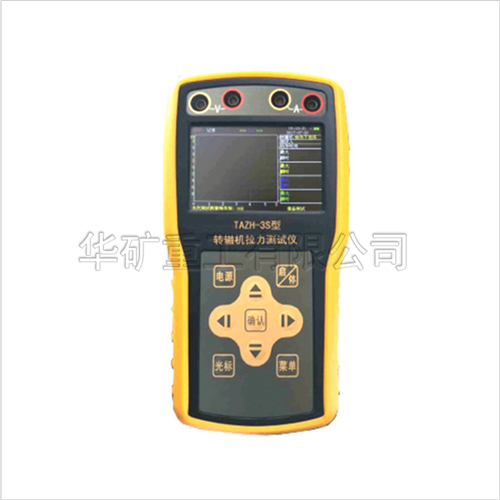

轉轍機拉力測試儀

轉轍機道岔拉力測試儀數字式轉轍機道岔阻力測試儀便攜式轉轍機測拉力試儀專用于現場測量國產ZD6、ZD7、ZD9、ZY4、ZYJ7、ZK以及西門子公司生產的S-700K等系列轉轍機在軌工作情況。它可以測量轉轍機在轉換道岔時的輸出力以及轉換過程中的電機電流和動作時間等參數。便攜式轉轍機測試儀采用點陣圖形液晶顯示屏顯示測量結果，可將整個測量過程中的力、電流的變化過程以曲線的方式顯示出來，同時還可顯示其它有關參數值，如：轉換過程中轉換力的最大值、穩態力的最大值、電機電流的最大穩態值等。整個顯示界面為中文界面，直觀、方便。儀器可以存儲200組記錄，共計400條測量曲線，每個測量紀錄可輸入有關信息，如：段名、工區（車間、檢修所）名、站名、道叉號、機號、機型、操作員和測試時間等信息。用戶可對測量結果或存儲在儀器中的測量記錄進行分析，便于用戶現場發現問題和解決問題。此外，該儀器還配有串行通訊接口，用戶可根據需要將存儲在儀器中的測量記錄傳送給PC機，通過提供給用戶的數據庫軟件對測量結果進行管理，如：用戶可對測量結果進行條件查詢、報表打印、力傳感器、夾鉗式交、直流電流傳感器 ，主機及機箱、充電器 、通訊電纜、說明書及光盤。技術參數 力量程：   0—2KN、0—4 KN、0—8 KN、0—16 KN三檔，可選擇力分辨力：0.02KN/2KN量程、0.04KN/4KN量程、0.08KN/08KN量程、0.16KN/16N量程、電流量程：  0—2 A、0—4 A、0—8 A、0—16A四檔，可選擇、電流分辨力：0.02A/2A量程、0.04A/4A量程、0.08A/8A量程、0.16A/16A量程。

1.便攜式;銷式力傳感器測量范圍等于或優于0-16KN;直徑22mm;直徑25mm;

2.墊式力傳感器測量范圍等于或優于0-16KN;直徑46mm;過載均為120%;

3.電流傳感器測量范圍等于或優于0-20A直流和交流;

4.三種傳感器偏差等于或優于±(0.5%讀數+1.5%滿度);

5.整機力量程0-2KN;0-4KN;0-8KN;0-16KN四檔;

6.力分辨力0.02KN/2KN量程;0.04KN/4KN量程;0.08KN/8KN量程;0.16KN/16KN量程;電流量程0-2A;0-4A;0-8A;0-16A

7.四檔;電流分辨力0.02A/2A量程;0.04A/4A量程;0.08A/8A量程;0.16A/16A量程;

8.具有同時測試單機;雙機轉轍機功能;

9.測量200組記錄保存;8組記錄暫時保存;存儲空間大;

10.并具有曲線誤刪除緊急找回功能
