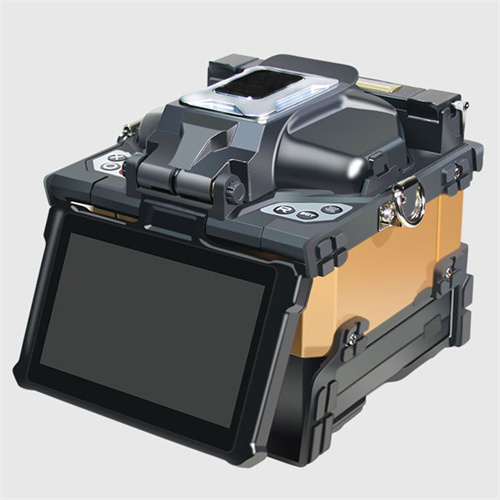

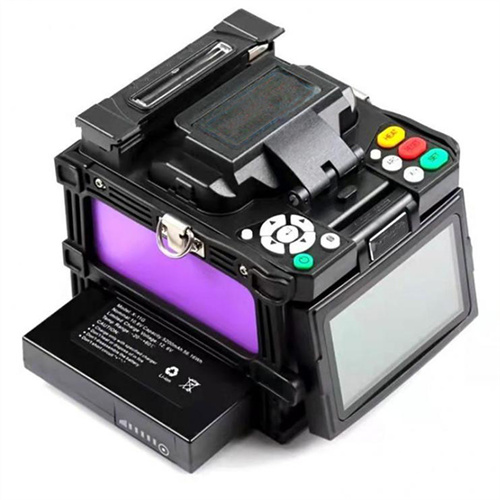

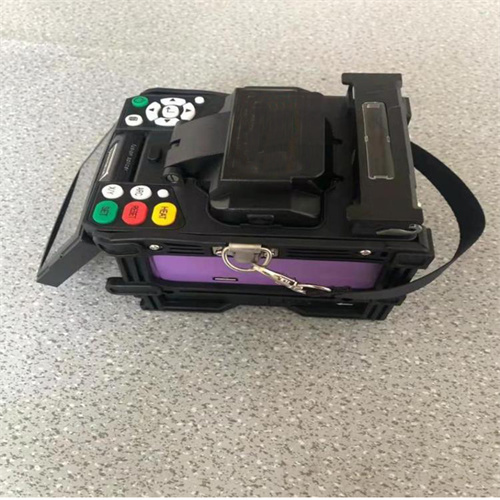

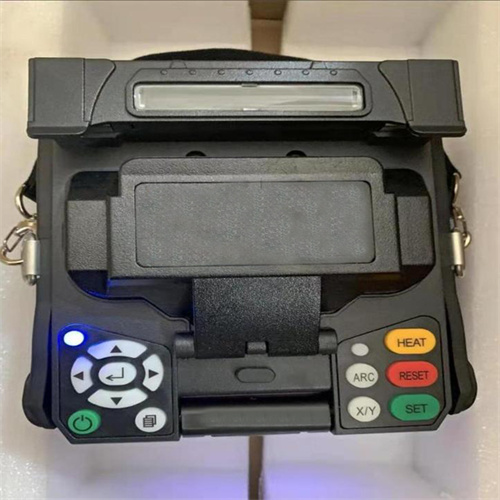

本光纖熔接機采用纖芯對準方式

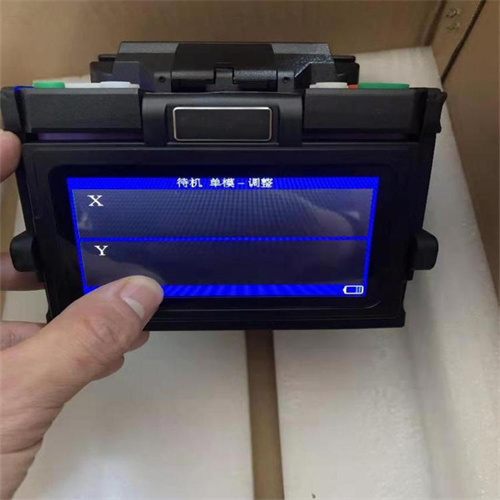

5英寸彩色LCD，同時觀察X軸和Y軸方向光纖

光纖放大倍數大，纖芯清晰可見

9 秒熔接時間，30秒加熱時間

自動檢測光纖端面

自動選擇最佳熔接程序

自動推算接續損耗

簡單直觀的操作界面，一目了然的菜單設計

深凹式防風蓋，在15m/s的強風下能進行接續工作

性能指標

適用光纖 :SM (單模), MM (多模), DS (色散位移)光纖, NZDS (非零色散位移，即G.655光纖)

熔接機類型 :單芯熔接機

包層外徑 :80 to150μm

被覆光纖直徑: 100 to1000μm

光纖切割長度: 8-16mm, 被覆光纖直徑250μm，16(標準) 或8-16mm (選用)，被覆光纖直徑250μm-1000μm

平均接續損耗 :0.02dB(SM), 0.01dB(MM), 0.04dB(DS)、 0.04dB(NZDS)

熔接時間 : 9 秒(標準SM)

回波損耗: > 60dB

熔接程序 :12組工廠預置，188組用戶設置

估計損耗 :可用

接續損耗存儲:5000組最新接續結果，每組3項參數

屏幕顯示: X軸和Y軸獨立顯示，放大倍數380倍;或X/Y軸同時顯示，放大倍數200倍

顯示: 高性能5英寸彩色LCD顯示屏，顯示內容可翻轉,方便雙向操作

工作環境: 0 to 5000m(海拔) 0 to 95%(濕度) -10~50℃(溫度)

典型加熱時間: 30 秒(標準)

熱縮套管: 60mm, 40mm 和一系列微縮套管

鋰電池容量: 約130次接續及加熱(典型)

電源: 交流適配器輸入電壓100-240V 50/60Hz，輸出電壓:DC13.5V /5A

直流輸入電壓11-14V: ( 內置鋰電池6600mAh )

終端接口: RS232 接口

防風性能: 在15m/s的強風下能進行接續

體積: 150mm(長) x150mm (寬) x160mm (高)

重量: 3.52kg(含電源模塊)
