錨桿調直機

錨桿調直機產品用途

錨桿調直機是礦山錨桿調直修復的專用設備。MTZ-1型錨桿調直機具有結構簡單、安全可靠、操作方便、提高維修，調直效率高的特點，解決了人工調直的麻煩，實現錨桿調直機械化。

錨桿調直機工作原理

錨桿調直機由泵站提供動力，工作時將彎曲的錨桿在壓緊裝置下進行初步壓直，然后插入前后夾緊裝置夾緊，啟動主工作油缸進行拉直，使之產生塑性變形，從而達到修復的目的，使錨桿拉直。

產品結構

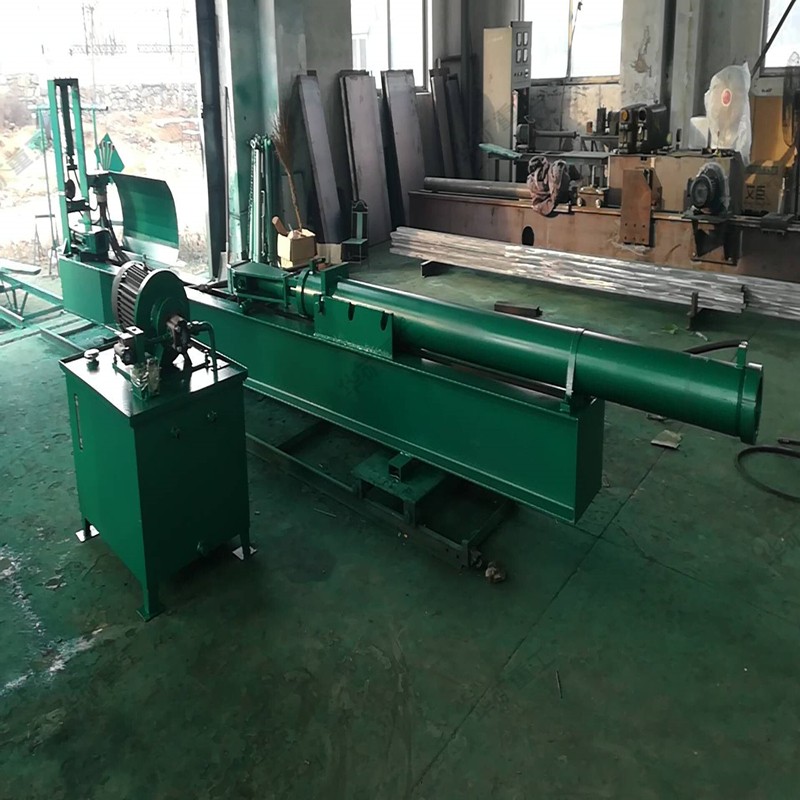

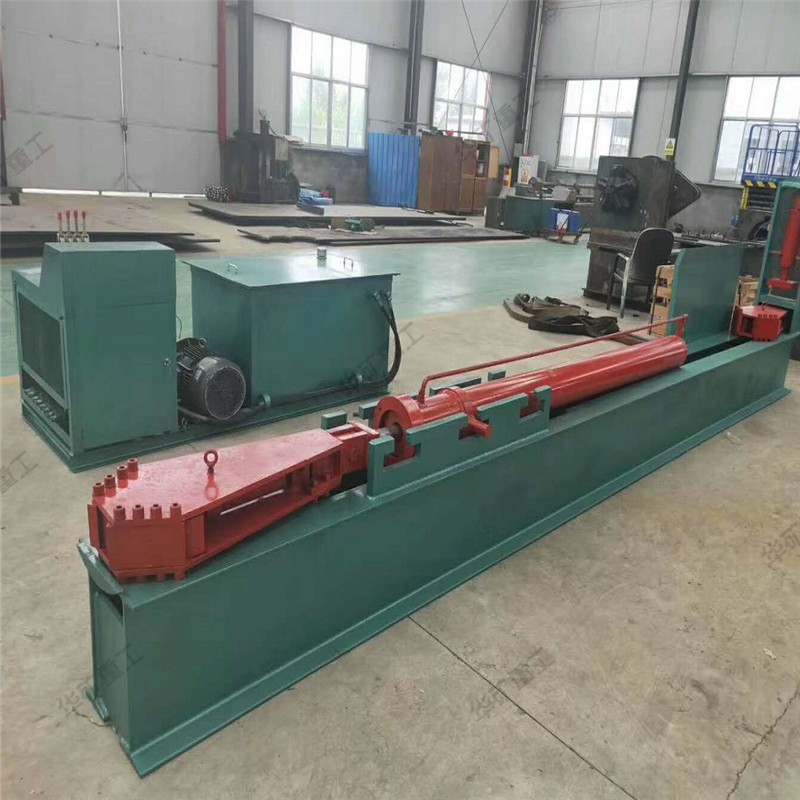

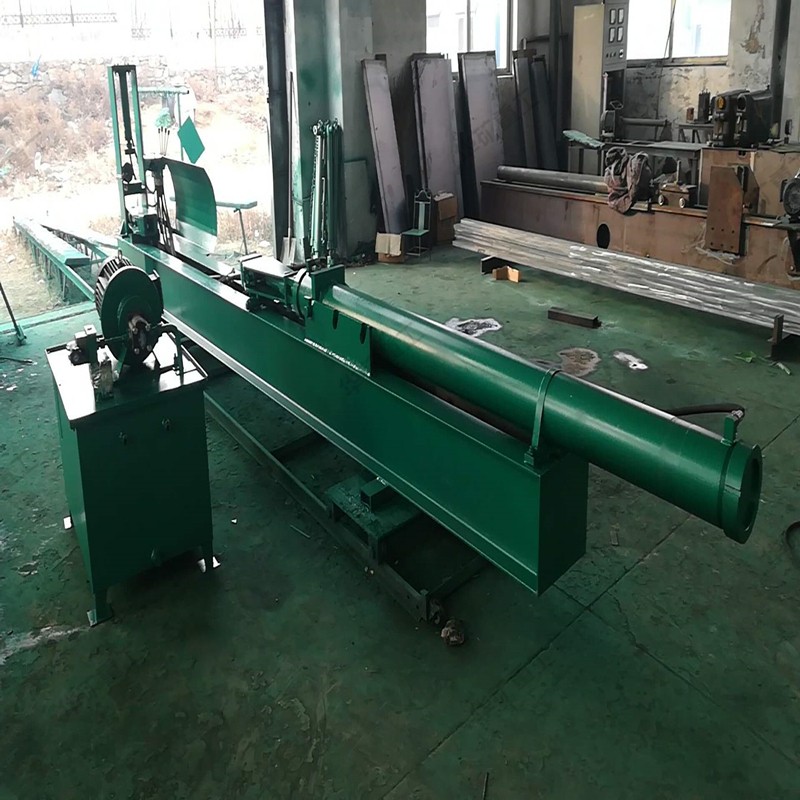

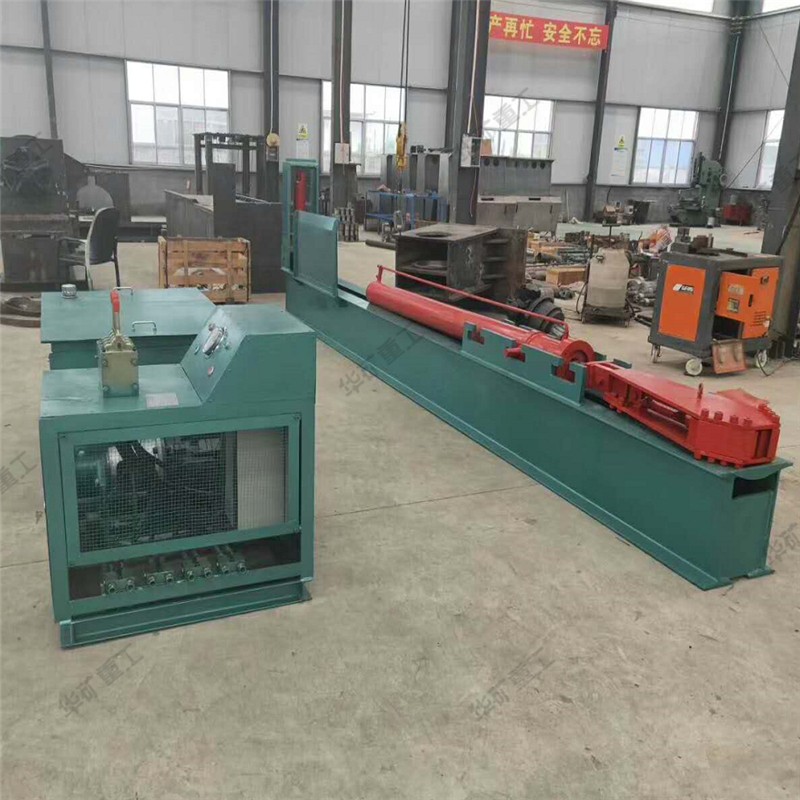

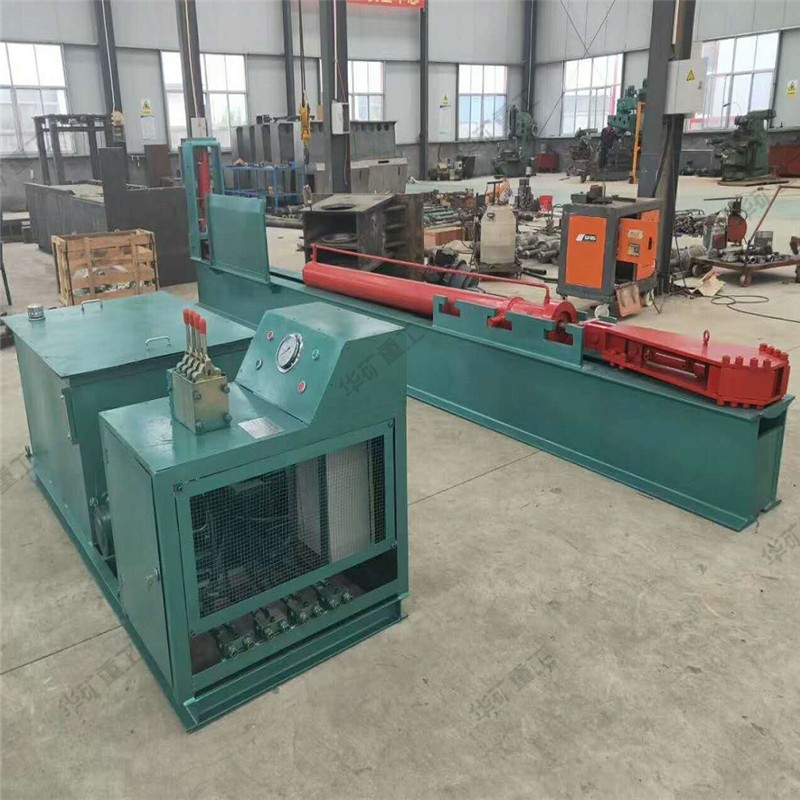

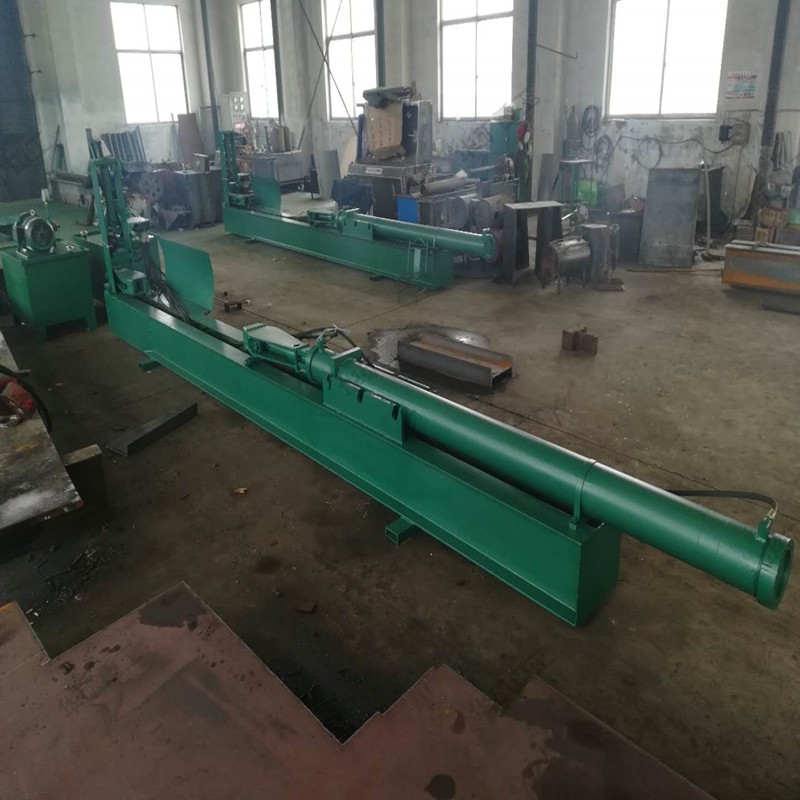

錨桿調直機主要由機架、主工作油缸、前后夾緊裝置壓緊裝置、泵站、控制系統等組成。

錨桿調直機安裝及組成

▼按地基圖打好基礎，留出地腳螺栓預留孔。

▼電器必須嚴格按相關規定安裝，必須按規定設備接地和保護。

▼接好管路。

▼將油箱充足32#（冬季），46#（夏季）抗磨液壓油。

▼先啟動液壓站，待各工作油缸充滿油量，再對油箱注油至油票位置。

▼點試電機轉向，觀察是否與箭頭方向一致，如不一致應調整接線端。

▼調整壓力，緩慢推（拉）升降油缸手柄，觀察壓力表讀數，當活塞桿不動時壓力為最大，此時把手柄扳到中位，記下壓力值，如果壓值不在10-16MPa之間應調整換向閥左前方或右前方旋扭，直至壓力在10-16MPa之間為止。

錨桿調直機產品參數

錨桿調直機技術特征

▼電動機:型號Y132M-4，功率:7.5KW，電壓:380V

▼液壓站:壓力31.2MPa流量:25ml

▼錨桿調直機工作油缸

▼最大拉力:40KN

▼工作長度:橫向移動2000mm

▼外形尺寸（長×寬×高）:6200×100×1400

▼總重:2.5T

▼調整錨桿規格:直徑13-27

▼長度:1000-2500
